Как выбрать вытяжную заклёпку под материал и толщину пакета

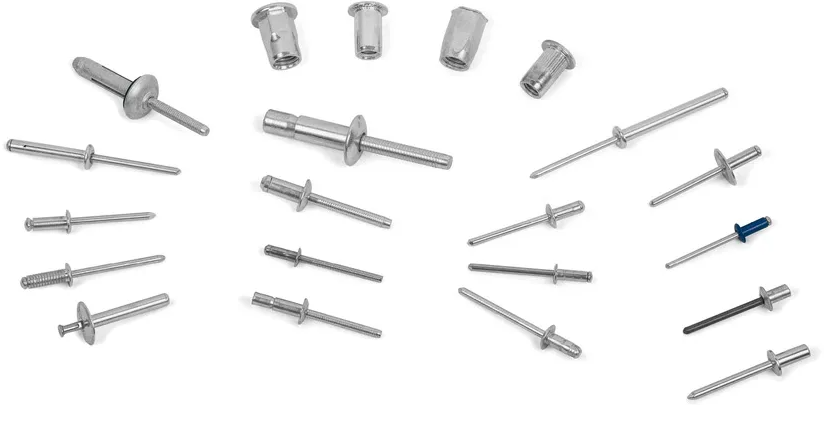

Какие вообще бывают вытяжные заклёпки

Прежде чем считать длину, определитесь с типом. От этого зависит, выдержит ли соединение влагу, вибрацию и перепады нагрузок.

Стандартные (открытые). Самые ходовые. Корпус сквозной, стержень проходит насквозь. Дёшево, быстро, держат нагрузку на разрыв лучше, чем на срез. Подходят для 80% задач в сухих помещениях: вентиляция, каркасы, обшивка, рекламные конструкции.

Закрытые (герметичные). Корпус запаян с одной стороны, стержень остаётся внутри после установки. Не пропускают воду и газ. Ставят в ёмкости, баки, кровлю, резервуары, уличную технику. Стоят дороже, на срез чуть слабее открытых.

Лепестковые (RTV). Тело заклёпки при установке раскрывается «лепестками» с обратной стороны. Распределяют нагрузку по большой площади. Идеальны для тонкого листа, пластика, сэндвич-панелей, хрупких материалов. Там, где обычная заклёпка продавит дыру, лепестковая просто сожмёт.

Структивные (силовые). Формируют объёмную замыкающую головку, работают как болтовое соединение. Компенсируют зазоры в пакете до 2–3 мм, держат вибрацию. Используют в металлоконструкциях, мостах, тяжёлой технике, фасадах высоток.

С увеличенным бортиком (Large Flange). Широкая шляпка с лицевой стороны. Не проваливаются в тонкий лист, не требуют подкладных шайб. Хороши для тонколистовых конструкций и мягких материалов.

Диаметр и длина: считаем пакет без слёз

Самая частая ошибка — брать заклёпку «на глаз». Длина заклёпки (L) должна быть достаточной, чтобы сформировать замыкающую головку, но не настолько огромной, чтобы стержень оторвался до её формирования.

Формула подбора:

L = T + (1,5 × D)

где T — толщина пакета (сумма толщин всех слоёв), D — диаметр заклёпки.

• Если длина меньше нужной: замыкающая головка не сформируется. Заклёпка будет болтаться, а стержень может вообще не оторваться, а просто вытянуться вместе с телом.

• Если длина больше нужной: инструмент оторвёт стержень раньше, чем тело заклёпки успеет расплющиться и сжать пакет. Соединение получится рыхлым.

Диапазон захвата у каждой заклёпки указан на упаковке — это минимальная и максимальная толщина пакета, которую она может надёжно стянуть. Не пытайтесь впихнуть «четвёрку» с захватом 2–4 мм в пакет 6 мм.

Диаметры идут по стандарту: 2.4, 3.0, 3.2, 4.0, 4.8, 6.4 мм. Отверстие под заклёпку должно быть больше диаметра её тела ровно на 0,1 мм. То есть под «четвёрку» (4.0 мм) сверлим 4.1 мм. Если рассверлить 4.5 мм, заклёпка при затяжке просто уйдёт в сторону, а не сожмёт детали.

Материал заклёпки подбирайте под материал детали — иначе гальваническая коррозия сожрёт соединение за сезон. Длину считайте по формуле «толщина пакета плюс полтора диаметра», а не «на глаз». Отверстие сверлите на 0,1 мм больше номинала. Если пакет гуляет по толщине — берите заклёпку с увеличенным бортиком или структурную.

Привет, на связи Максим Прумов. Снабженцы часто заказывают заклёпки «как обычно, как в прошлом месяце», а монтажники потом матерятся, когда стержень не вытягивается до конца или шляпка проваливается в тонкий лист. Давайте разберёмся, как подбирать вытяжные заклёпки так, чтобы и конструктор был доволен, и клепальщик не ругался, и конструкция не развалилась через год.

Объём работ и тип инструмента

Подбор заклёпки неразрывно связан с тем, чем вы её будете ставить. Инструмент должен соответствовать диаметру стержня и объёму операций.

10–50 штук в день. Хватит хорошего ручного заклёпочника. Берите с длинными ручками и храповым механизмом — сбережёте кисти монтажников. Для диаметров 4.8 и 6.4 мм ручной инструмент уже тяжёл, тут лучше смотреть на пневмо или аккумулятор.

100–500 штук в день. Тут рука устанет даже с хорошим инструментом. Нужен пневматический (если есть магистраль) или мощный аккумуляторный. Пневмо легче, дешевле в обслуживании, но привязан к шлангам. Аккумулятор мобилен, но тяжелее и требует замены батареи раз в 2–3 года.

От 1000 штук в день. Только пневматический или промышленный аккумуляторный заклёпочник с системой вакуумного отвода отработанных стержней. Иначе цех будет хрустеть металлической крошкой под ногами, как на пляже. Для крупных серий смотрите на станковые решения — клепальные прессы с подачей заклёпок из бункера.

Оснастка: носки, адаптеры, удлинители

Про оснастку часто забывают, а потом оказывается, что заклёпочник есть, а поставить заклёпку в неудобном месте нельзя.

Носики (насадки). Сменные насадки на заклёпочник под конкретный диаметр заклёпки. Обычно идут в комплекте, но при интенсивной работе стираются. Держите запас — особенно под ходовые 3.2 и 4.8 мм.

Адаптеры под стружку. Контейнер или мешок для сбора отработанных стержней. На аккумуляторных и пневматических заклёпочниках часто идут штатно. На ручных — докупайте отдельно, иначе стержни будут лететь в лицо монтажнику.

Удлинители и поворотные головки. Если нужно клепать в труднодоступном месте (внутри короба, в углу каркаса), берите заклёпочник с поворотной головкой или удлинитель. Стоит дороже, но экономит часы на переворачивании конструкции.

Калибры и щупы. Для контроля диаметра отверстия и толщины пакета. Мелочь, но без неё монтажники часто сверлят «на глаз» и получают овальные дыры.

Таблица подбора заклёпки

Частые ошибки выбора

Клепать «открытые» заклёпки во влажных средах. Стандартная вытяжная заклёпка внутри полая. Если вы делаете герметичный бак или кровлю, вода затечёт через тело заклёпки. Для таких задач нужны закрытые (герметичные) заклёпки, где стержень запечатывает корпус.

Игнорирование толщины покрытия. Если вы красите детали до клёпки, толщина пакета увеличится на слой краски. Закладывайте это в расчёт длины заклёпки, иначе она окажется короткой.

Покупка дешёвого инструмента под дорогие заклёпки. Если вы взяли нержавеющую заклёпку А2/А2, а ставите её китайским ручным клепальником за 500 рублей, вы сломаете инструмент или сорвёте губки. Нержавейка требует мощного усилия и твёрдых захватов.

Экономия на диаметре отверстия. Сверло тупится, отверстие получается овальным или большего диаметра. Заклёпка болтается, соединение не держит нагрузку на срез. Меняйте сверло чаще, чем кажется нужным.

Неправильный угол установки. Заклёпочник должен стоять перпендикулярно поверхности. Если ставить под углом, стержень вытягивается криво, замыкающая головка формируется асимметрично, соединение теряет прочность.

Что в итоге

Правильный подбор вытяжной заклёпки — это не магия, а простая геометрия и базовая химия. Сначала определитесь с типом заклёпки под условия эксплуатации (сухо, влажно, вибрация, зазоры). Потом подберите материал, чтобы не получить гальваническую пару. Посчитайте длину по формуле «толщина пакета плюс полтора диаметра», не забывайте про припуск на краску. И подберите инструмент и оснастку под реальный объём работ и удобство монтажа. Тогда и узел будет держать, и переделывать не придётся.

Если не уверены в выборе или хотите перепроверить расчёт под конкретную операцию — звоните. Инженеры Прума разберут задачу и подберут заклёпку под ваш пакет, материал и объём.

Часто задаваемые вопросы

Можно ли ставить алюминиевую заклёпку (Al/St) в стальную конструкцию? Можно, если конструкция не работает на улице и не контактирует с водой. В сухом помещении гальваническая коррозия не развивается. Для улицы в сталь берите только сталь/сталь или оцинкованные варианты.

Почему заклёпка прокручивается и не вытягивается? Скорее всего, отверстие рассверлено слишком сильно (больше чем диаметр заклёпки + 0,1 мм). Тело заклёпки не может зацепиться за края отверстия и просто проворачивается внутри. Вторая причина — вы взяли заклёпку из слишком мягкого сплава для твёрдого материала.

Чем отличаются открытые и закрытые заклёпки? У открытых (стандартных) корпус сквозной, стержень проходит насквозь. Они дешевле и держат лучше на разрыв. У закрытых корпус запаян с одной стороны, стержень остаётся внутри. Они герметичны (не пропускают воду и газ), но стоят дороже и чуть слабее на срез.

Что делать, если толщина пакета плавает в пределах одной конструкции? Используйте заклёпки с широким диапазоном захвата — они компенсируют разброс до 2–3 мм. Для серьёзных перепадов берите структурные заклёпки или варианты с увеличенным бортиком.
